Здесь
Вы можете ознакомиться с шаблонами для оформления CD. |
| |

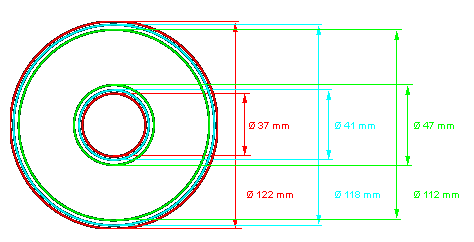

Шаблон
№ 1 |
|
Данный
шаблон разработан для оформления
яблока CD-R диска ёмкостью 700 МБ (соответствует 80 мин. звучания
аудио)
|
|
Условные обозначения |
| |
|
Красным
цветом выделена область вылета подложек (это область,
расположенная между ø 37 мм и ø 122
мм) |
| |
| |
|
| |
|
Голубым
цветом выделена область, которая попадет на диск
(это область, расположенная между ø 41 мм и ø 118
мм)
|
| |
| |
|
| |
|
Зеленым
цветом выделена область расположения значимых объектов (
это область, расположенная между ø 47 мм и ø 112
мм)
|
| |
| |
|
| |
|
| |

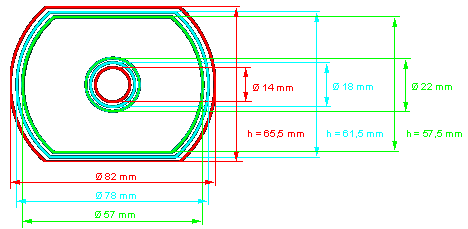

Шаблон
№ 2 |
|
Данный
шаблон разработан для оформления яблока CD-визитки ёмкостью
49 МБ (соответствует 5 мин. 38 сек. звучания аудио)
|
|
|
| Условные
обозначения |
| |
|
Красным
цветом выделена область вылета подложек ( это область,
расположенная между ø 14 мм и 65,5 мм по
высоте и ø 14 мм и ø 82 мм по ширине).
|
| |
| |
|
| |
|
Голубым
цветом выделена область, которая попадет на диск ( это
область, расположенная между ø 18 мм и 61,5
мм по высоте и ø 18 мм и ø 78 мм по ширине).
|
| |
| |
|
| |
|
Зеленым
цветом выделена область расположения значимых объектов
( это область, расположенная между ø 22 мм и 57,5
мм по высоте и ø 22 мм и ø 57 мм по ширине).
|
| |
| |
|
| |
|
| |

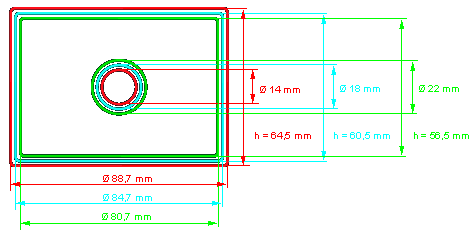

Шаблон
№ 3
|
|
Данный
шаблон разработан для оформления яблока CD-визитки ёмкостью
66 МБ (соответствует
7 мин. 58 сек. звучания аудио)
|
|
|
| Условные
обозначения |
| |
|
Красным
цветом выделена область вылета подложек ( это область,
расположенная между ø 14 мм и 64,5 мм по
высоте и ø 14 мм и 88,7 мм по ширине).
|
| |
| |
|
| |
|
Голубым
цветом выделена область, которая попадет на диск ( это
область, расположенная между ø 18 мм и ø 60,5
мм по высоте и ø 18 мм и ø 84,7 мм по ширине).
|
| |
| |
|
| |
|
Зеленым
цветом выделена область расположения значимых объектов
( это область, расположенная между ø 22 мм и ø 56,5
мм по высоте и ø 22 мм и ø 80,7 мм по ширине).
|
| |
| |
|
| |
|
| |

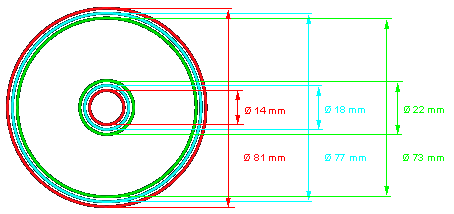

Шаблон
№ 4
|
|
Данный шаблон разработан
для оформления яблока mini CD-R дисков ёмкостью 212 МБ (соответствует
24 мин. 13 сек. звучания аудио)
|
|
|
| Условные
обозначения |
| |
|
Красным
цветом выделена область вылета подложек ( это область,
расположенная между ø 14 мм и ø 81 мм).
|
| |
| |
|
| |
|
Голубым
цветом выделена область, которая попадет на диск ( это
область, расположенная между ø 18 мм и ø 77
мм).
|
| |
| |
|
| |
|
Зеленым
цветом выделена область расположения значимых объектов
( это область, расположенная между ø 22 мм и ø 73
мм).
|
| |
| |
|
|
